XGN2-12(Z) 箱式固定交流金属封闭开关设备 (简称“开关设备”)，适用于额定电压为3.6~12kV、50Hz，额定电630A~3150A三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。可满足各种类型发电厂、变电站 (所) 及工矿企业的使用要求。

            本产品符合国家标准GB3906《3~35kV交流金属封闭开关设备》、IEC60298《交流金属封闭开关设备和控制设备》、DL/T402、DL/T404标准，达到“五防”闭锁要求。

            ◎ 周围空气温度：-15℃~+40℃；

            ◎ 海拔高度：1000m及以下；

            ◎ 湿度条件：

                        日平均值不大于95%，水蒸气压力日平均值不超2.2KPa；

                       月平均值不大于90%，水蒸气压力月平均值不超1.8KPa；

            ◎ 地震烈度：不超过8度；

            ◎ 没有腐蚀性或可燃性气体等明显污染的场所。

注：有特殊要求可与本公司协商解决。

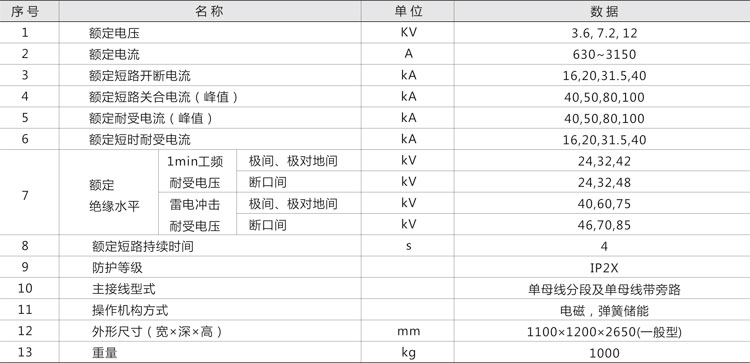

            XGN2-12(Z)开关柜为金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、继电器室等，室与室之间用钢板隔开。

            1 断路器室在柜体前下部，断路器的转动由拉杆与操动机构连接，断路器上接线端子与上隔离开关连接，断路器下接线端子与电流互感器连接，电流互感器与下隔离开关的接线端子连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。

            2 母线室在柜体后上部，为了减小柜体高度，母线呈品字形排列，以7350N抗弯强度的瓷质绝缘子支持，母线与上隔离开关接线端子相连接，相邻两柜母线室之间可隔离。

            3 电缆室在柜体下部的后方，电缆室内支持绝缘子可设有电压监视装置，电缆固定在支架上，对于主结线为联络方案时，本室则为联络电缆室。继电器室在柜体上部前方，室内安装指示仪表、信号元件等二次元件，顶部还可布置二次小母线。

            4 断路器的操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机构。开关柜为双面维护，前面检修继电器室的二次元件，维护操动机构，机械联锁及传动部分，检修断路器。后面维修主母线和电缆终端，在断路器室装有照明灯。前门的下方设有与柜宽方向平行的接地铜母线，其截面为4×40mm。

            5 机械联锁：为了防止带负荷分合隔离开关，防止误分误合断路器，防止 误入带电间隔；防止带电合接地开关；防止带接地刀合闸，开关柜采用相应的机构联系，机械联锁动作原理如下：

            5.1 停电操作（运行——检修）

                        开关柜处于工作位置，即上下隔离开关、断路器处于合闸状态，前后门已锁好，并处于带电运行之中，这时的小手柄处于工作位置。先交断路器分闸后，再将小手柄板到“分断闭锁”位置，这时断路器不能合闸，将操作手柄插入下隔离的操作孔内从上往下拉，拉到下隔离分闸位置，将手柄拿下，再插入上隔离操作孔内，从上往下拉，拉到上隔离分闸位置，再将操作手柄拿下，插入接地开关操作孔内，从下向上推，使接地开关处于合闸位置，这时可将小手柄板至“检修”位置。可先打开前门，取出门后边钥匙打开后门，停电操作完毕，检修人员对断路器室及电缆室进行维护和检修。

            5.2 送电操作（检修——运行）

                       若已检修完毕，需要送电，其操作程序如下：

                       将后门关闭，钥匙取出后关前门，将小手柄从“检修”位置板到“分断闭锁”位置，这时前门被锁定，断路器为能合闸，用操作手柄插入接地开关操作孔内，从上向下拉，使接地开关处于分闸位置，将操作手柄拿下，再插入上隔离的操作孔内，从下向上推，使上隔离处于合闸位置，将操作手柄拿下，插入下隔离的操作孔内，从下向上推，使下隔离处于合闸位置，取出操作手柄 ，将小手柄板至工作位置，这时可将断路器合闸。

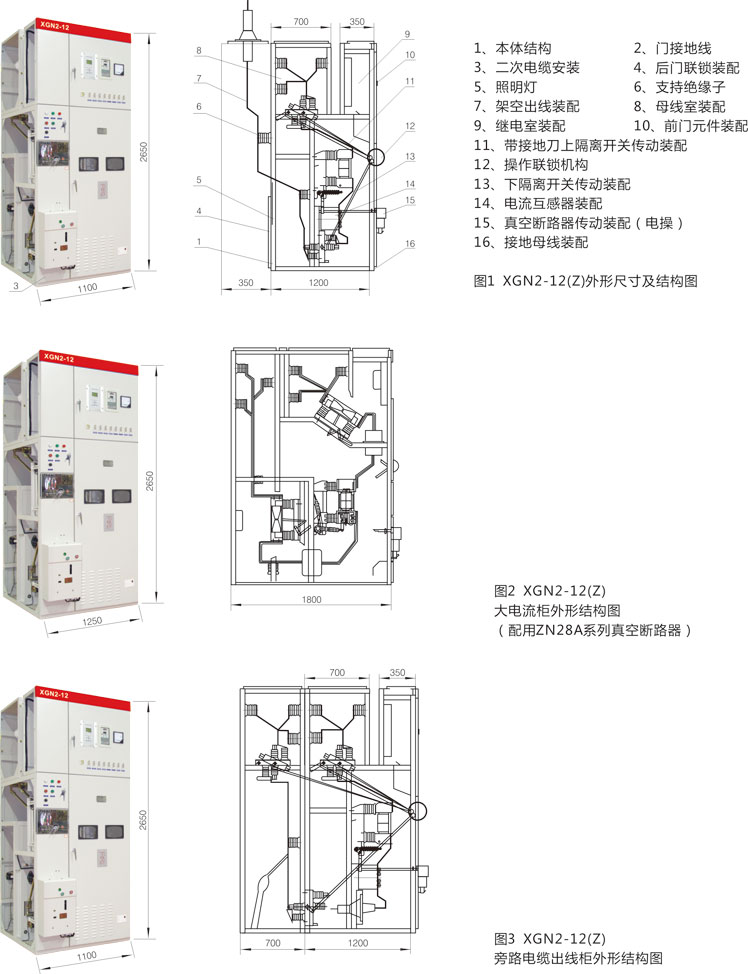

            6 产品外形尺寸及结构图（见图1、图2、图3）
