结构说明及外形尺寸

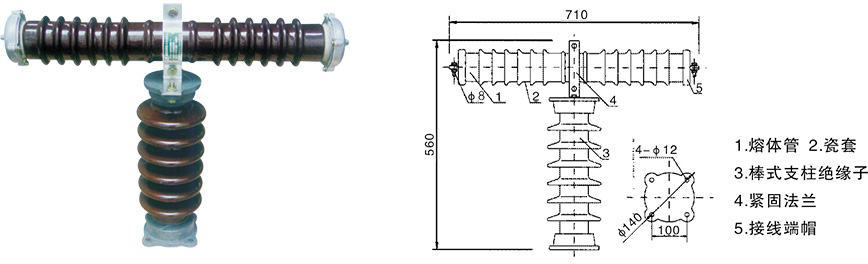

熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽为熔体管固定在瓷套内，然后用紧固法兰把瓷套固定在棒形支柱绝缘子上，其结构说明和外表尺寸如图所示。

熔体管采用含氧化硅较高的原料作来弧介质，应用小直径的金属线做熔丝。当过载电流以或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈游离，迅速把电弧熄灭。所以，这种熔断器性能好，开断容量大。
