GN19-12型户内高压隔离开关

产品展示

您现在的位置：首页 > 产品展示 > GN19-12型户内高压隔离开关

GN19-12型户内高压隔离开关系高压开关设备，用于额定电压12KV，交流50Hz及以下电力系统中，配用CS6-1型人力操作机构，作为在有电压而无负载的情况下，分，合电路之用，亦有派生产品防污型，高原型的和加装带电显示装置等。

本系隔离开关配用CS6-1型人力操作机构(带面板的隔离开关为自带连体操作机构)。

本隔离开关为三极型，由底架、转轴、及杠杆、瓷支柱绝缘子、闸刀及接线板等部分组成。转轴安置在底架上，其上焊有三对杠杆，杠杆通过拉杆瓷绝缘子与闸刀相连。转轴伸出底架，其任何一段均可与操作机构相连。

C型为穿墙式。其中C1表示转动在穿墙侧；C2表示开断在穿墙侧；C3表示两侧均在穿墙侧。

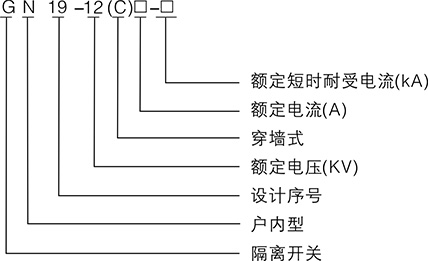

型号含义

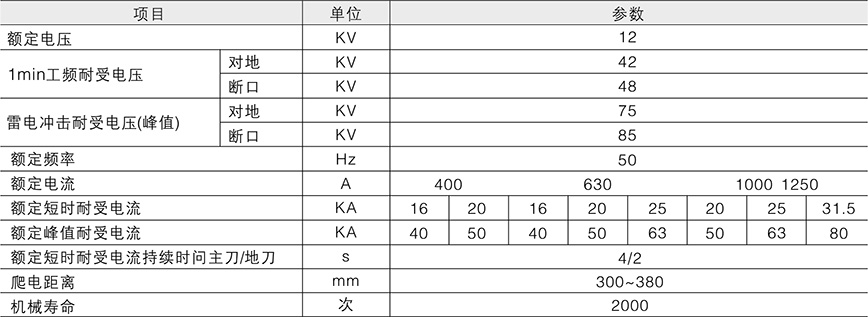

技术参数(见表)

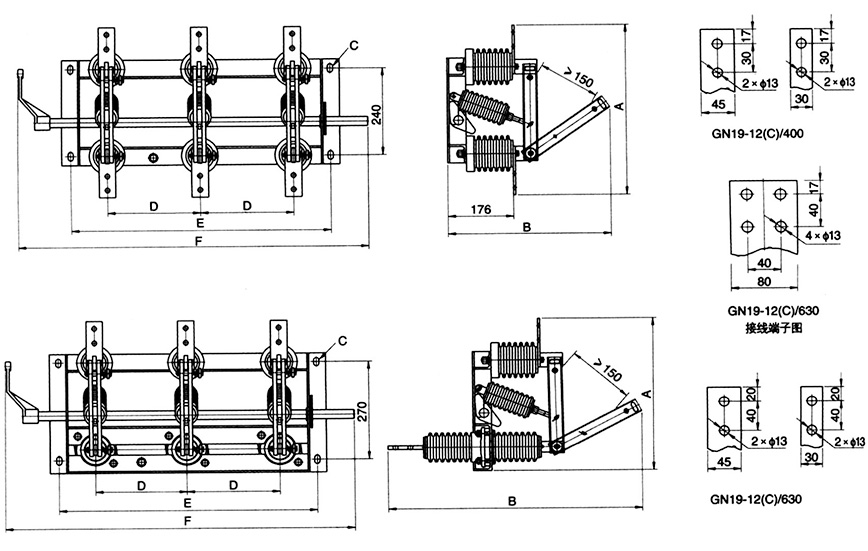

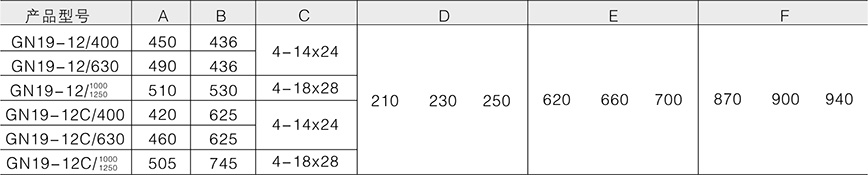

外形及安装尺寸图

使用环境

1、海拔不超过1000m：

2、周围空气温度：-25℃～+40℃：

3、周围环境相对湿度：日平均值不大于95％，月平均值不大于90％：

4、地震裂度不超过8度：

5、安装场所：没有火灾，易燃，易爆严重污秽，化学腐蚀及剧烈振动场所。
